Maison des associations et initiatives citoyennes (MAIC)

Share icon

Caractéristiques

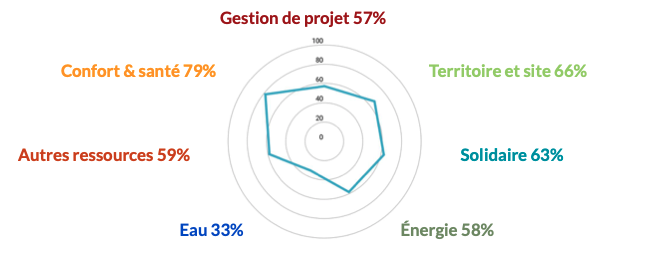

Diagramme référentiel Construction V3.1

Calendrier
  • Démarrage Etude
    Mars 2024
  • Démarrage travaux
    Mars 2025
  • Date de livraison
    Avril 2026
Gestion de projet

  • Urbanisme transitoire avec la ressourcerie La Mine.

Territoire et site

  • Inscrit dans une démarche QDF sur le campus de Cachan

Solidaire

  • Programme mixte, entités programmatique diverse

Energie

  • Mise en place d’une ventilation naturelle et d’une récupération de chaleur sur l’air extrait

Eau

  • Récupération d’eaux pluviales utilisées dans les sanitaires.

Autres ressources

  • Utilisation de la paille

  • Recours à de nombreux matériaux issus du réemploi

Confort et santé

  • Les circulations verticales et horizontales sont éclairées naturellement

Eléments structurels

  • Bâtiment existant: Béton armé, plancher hourdis, renfort par charpente métallique

  • Extension /Surélévation: Ossature bois lamellé collé et et plancher CLT

Menuiseries ext.

  • Menuiserie bois massif minimum A*3 - E*4 - V*A2 Uw = 1.3 + stores extérieurs

Façade

  • Façades existantes: ITE fibre de bois

  • Façades des extensions:  MOB isolés paille - ép 36cm, bardage en lames bois

Plancher bas

  • Plancher bas sur sous-sol : Isolation thermique et protection au feu par flocage fibreux.

Planchers courants

  • Plancher poutrelle hourdis avec renfort par charpente métallique.

  • Traitement acoustique : sous-face: suspente anti vibratiles / laine de bois (ou laine de verre de réemploi). surface Ragréage + Linoleum acoustique

Toitures

  • Toiture terrasse (pente 3%): Plancher Dalle CLT / Isolation verre cellulaire type Foamglass / Sous-face isolée de laine de coton 60mm.  R = 8.7(m².K)/W

Chauffage

  • Production > Chauffage urbain (géothermique - 66%EnR)

  • Émetteur > Radiateur à eau chaude/plafond rayonnant

Renouvellement hygiénique de l'air

  • Débit (m3/h) 900 VN DF / > 1900 VN SF

  • 290 extracteur / > 1500 CTA DF

ECS

  • Ballon préparateur

Éclairage artificiel

  • LED

Production d'énergie

  • Renouvelable

  • Récupération > Récupération de chaleur sur air extrait

  • Récupération d’eaux pluviales

Conception
Passage en commission
13/06/2024
Note
66/100
Architecte
Des Clics et des Calques
Giampiero RIPANTI
Autres acteurs :

MOA : Ville de Cachan
Bureaux d’études :  I+A Laboratoire des structures (BET Structure) / OXALIS - SWITCH / QUI PLUS EST (BET Fluides, Thermique, HQE, BDF, VRD) , BIELEC ECLA (BET Electricité), REBER (Economie de la construction) , POINT D’ORGUE (Acoustique) / CAP EXE (OPC)
