Groupe Scolaire Les Boutours 2

Share icon
Picto_taxo_ Picto_taxo_ Picto_taxo_

Caractéristiques

MOA
Ville de Rosny-sous-Bois
Maîtrise d'oeuvre
Ville de Rosny-sous-Bois
BET/AMO/Conseil
TRIBU
Autres acteurs :
  • Paysagiste : L’atelier des alvéoles
  • Bureau de Contrôle et coordoniateur SPS : Alpes Contrôles
Calendrier :
  • Démarrage des études : 04/15
  • Dépôt du PC : 05/16
  • Démarrage chantier : 07/16
  • Livraison : 09/17

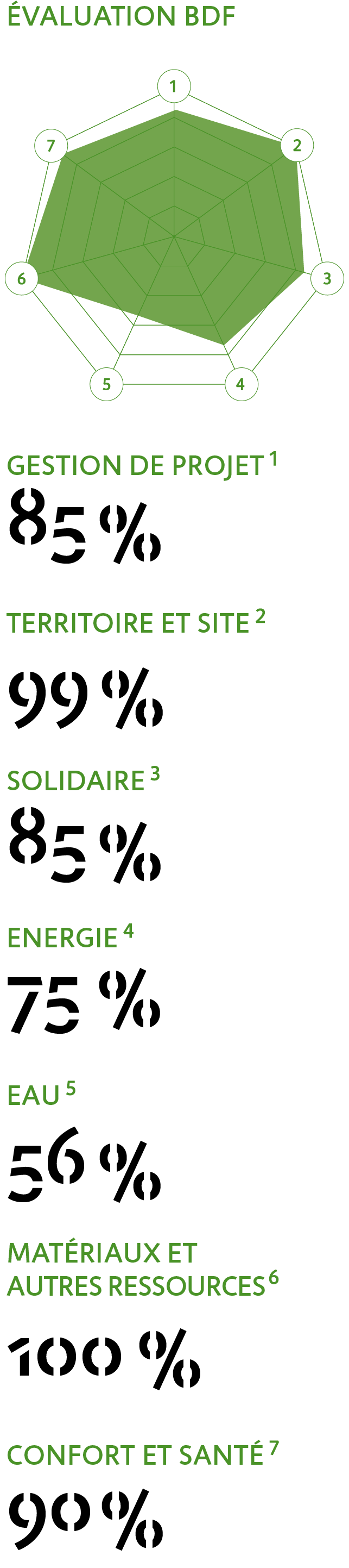

DIAGRAMME BDF


Grille réhabilitation V1

Une rénovation-extension en paille porteuse et ventilation naturelle

Le projet transforme une ancienne halle de marché de 1 450 m2, construite dans les années 2000, en école maternelle de 2000 m2 composée de 9 classes, d’un accueil périscolaire et d’une restauration. Par la connexion avec l'école primaire récemment construite à proximité (les Boutours 1), le site forme un groupe scolaire.

La structure principale de la halle (poteaux béton et charpente bois) a été conservée. Une extension de la halle existante a été construite en paille porteuse locale et bio. Ce mode constructif permet de limiter le recours au bois, matière renouvelable, mais précieuse, pour privilégier un coproduit de l’agriculture : la paille. N’étant pas couvert par les règles professionnelles, l’équipe projet a dû s'inscrire dans un protocole d’essais de résistance à froid dont les résultats ont été concluants.

Le renouvellement d’air est assuré par un réseau de ventilation naturelle à récupération de chaleur. Le balayage de l’air est produit par tirage thermique grâce à quatre tours à vent disposées en toiture. Les registres sont motorisés et modulés automatiquement par des sondes CO2 présentes dans les classes.

L’opération a été menée par une équipe de maîtrise d'œuvre interne à la ville de Rosny-sous-Bois, la Direction Recherche et Innovation (DRI). Constituée en 2010 pour mener une réflexion environnementale transversale aux différents services municipaux, elle s’est vue confier les projets de rénovation et construction d’équipements scolaires de la ville en pleine expansion démographique. Pour chacune des opérations, les choix architecturaux et techniques ont été guidés par une ambition environnementale forte :

  1. Architecture Résiliente : modes de construction low-tech et bas carbone, bâtiment vivable et confortable quelque soit les aléas extérieurs (météo extrême, pénurie d’électricité) ;
  2. Architecture Régénérative : productive de savoir et de savoir-faire, nourricière des Hommes et de la Terre ;
  3. Architecture du Bon Vivre : garante de la santé physique et mentale des usagers, des enfants, appropriable aisément par les utilisateurs.

Photos : ©Ville de Rosny-sous-Bois

Gestion de projet

  • Projet mené en maîtrise d’œuvre interne à la ville (Direction Recherche et Innovation), l’équipe est composée d’architectes et d’ingénieurs fluides et structure
  • L’équipe s’est entourée d’un paysagiste (Antoine Talin) et d’un AMO environnement (TRIBU)
  • Marché travaux en corps d'états séparés + Procédure Contractuelle Négociée (elle comprend une phase de négociation avec les entreprises pendant la phase de consultation)
  • Invention d’un processus d’essais pour la paille porteuse
  • Rencontre avec les enseignants + création d’un guide d’utilisation de l’école (systèmes de chauffage, de ventilation, confort d’été, confort d’hiver, matériaux...)


Territoire et site

  • Création d’une école maternelle dans un secteur en forte croissance démographique
  • Végétalisation des toitures plates (10 à 15 cm de substrat) et des abords du bâtiment
  • Ateliers d'identification de la biodiversité avec la Ligue pour la Protection des Oiseaux (LPO)


Solidaire

  • Projet mené en partenariat avec les entreprises et associations du territoire (100% entreprises locales, à moins de 80kms du site, tricotage des gilets par les bénévoles du café associatif l'Osteria, etc.)
  • Formations internes : stage terre crue au Maroc, formation ProPaille
  • Chantiers participatifs : fabrication des adobes de terre crue (3800 briques réalisées, 90 citoyens formés), ateliers mosaïques avec 80 enfants pour intégration dans la future école, ateliers tricot pour fabrication de gilets en laine bio par les bénévoles du café associatif de Rosny-sous-Bois


Énergie

  • Gilets en laine pour les enfants : chauffer les corps avant de chauffer les espaces
  • Enveloppe performante : forte isolation + menuiseries en triple vitrage
  • Absence d’ossature bois dans les murs : moins de ponts thermiques
  • Choix de systèmes lowtech et basse complexité : chaudière bois, poêle de masse bûches et ventilation naturelle avec récupération de chaleur (APR BATRESP ADEME)
  • Pilotage des registres motorisé via les sondes CO2
  • Préchauffage de l’air entrant en transitant dans un échangeur à plaques avant sa diffusion dans les espaces à vivre
  • Consommations réelles calculées : 37.4 kWh/m².an (+12% par rapport à consos estimées en conception par STD)


Eau

  • Récupération des eaux pluviales (cuve de 30m3) pour le nettoyage et l’arrosage extérieur + alimentation du jet d'eau dans la cour (filtration UV)
  • Bassin d'orage de 140m3 (structure alvéolaire sous la cour)


Autres ressources

  • Conservation de la structure existante : charpente bois, poteaux béton
  • Mise en œuvre de matériaux biosourcés/géosourcés : paille bio et locale, bois (structure, couverture, bardage, menuiseries, faux-plafonds, platelage), terre crue (adobes + enduits)
  • Éviter le recours au matériaux issus du pétrole : isolation en verre cellulaire sur les allèges existantes et sous chape, isolant textile en toiture
  • Fenêtres de vérité pour montrer l’isolation paille et les murs en terre crue recouverts par les enduits


Confort et santé

Pour le renouvellement d’air hygiénique :

  • Ventilation Naturelle Double Flux à récupération de chaleur
  • Registres de modulation de la ventilation motorisés et pilotés par les sondes CO2 présentes dans chaque local
  • Mesures CO2 globalement satisfaisantes (< 1000 ppm avec quelques pics à 1200 ppm)

Pour le confort d’été :

  • Brise-soleil à lames orientables et rétractables
  • Surventilation nocturne par ouverture des fenêtres (ouvrants de ventilation)
  • Brasseurs d'air
  • Jets d'eau dans la cour
  • Pas d’inconfort signalé par les usagers

Choix constructifs

Murs extérieurs

  • Mur paille porteuse 70 cm, U= 0,07 W/m2.K.
  • Mur ossature bois : remplissage paille 36 cm, U= 0,14 W/m2.K.
  • Allèges béton conservées : ITE 14 cm verre cellulaire, U= 0,26 W/m2.K.

Plancher bas

  • Verre cellulaire sous chape béton/terre crue de 24 cm, Up= 0,16 W/m2.K.

Menuiseries extérieures

  • Bois triple vitrage - Uw= 0,9 W/m2.K.

Toitures

  • Isolant textile 32/36 cm, U ≤ 0,10.



Equipements techniques

Chauffage

  • Chaudières bois à granulés à condensation.
  • Plafonds rayonnants + radiateurs (logements).
  • Poêle de masse bois (hall).

Ventilation

  • Ventilation naturelle double flux avec récupération de chaleur.
  • 1 réseau de ventilation par local : 1 entrée d’air en partie basse de la tour et 1 sortie en partie haute de la tour.
  • 1 tour à vent pour tirage thermique et et 1 échangeur à plaques regroupant 2 à 4 locaux.
  • Double flux mécanique (logement et salle classe liaison école les Boutours 1).

ECS

  • Accumulateurs électriques pour la restauration et les sanitaires
  • Solaire thermique avec appoints électriques pour le logement.

Éclairage

  • Lampes basse consommation (LED en majorité).
  • Régulation par détection de présence et luminosité.

Rafraîchissement

  • Passif (surventilation nocturne) / brasseurs d'air / jets d'eau dans la cour.
Conception
Passage en commission
23/06/2017
Note
91/100
Chantier
Passage en commission
10/11/2017
Note
91/100
Usage
Passage en commission
26/11/2020
Note
91/100
