Bâtiment d'alimentation électrique - Tolbiac

Picto_taxo_

Caractéristiques

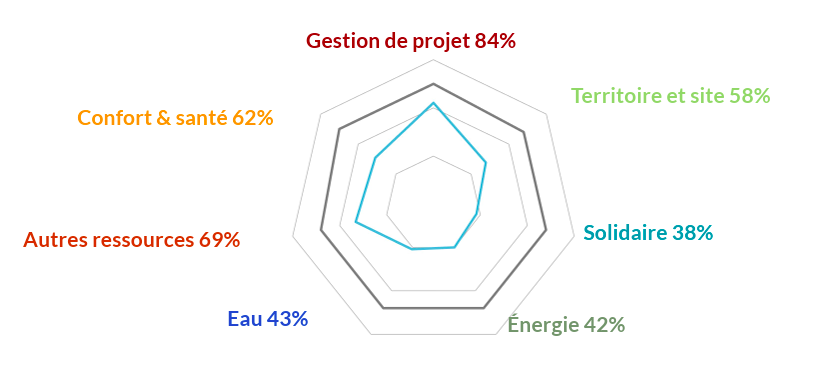

diagramme bdfGrille construction v2.2

Bâtiment industriel

La réalisation du nouveau poste haute tension à Tolbiac s'insère dans un vaste programme de sécurisation électrique de la Ville de Paris. Il est mis en oeuvre par RTE et ENEDIS, acteurs de référence de la distribution électrique. Les travaux concernent la construction d’un nouveau bâtiment, accueillant un poste sous enveloppe métallique de 200kVA (ainsi que les locaux techniques) et un transformateur de 70kVA. Ce projet a fait l’objet, dès sa conception, d’une volonté pour RTE de minimiser l’impact environnemental du bâtiment, ce qui a permis de mettre en œuvre un système constructif peu courant pour ce type de programme. L’ensemble des intervenants a porté cette attention tout au long des études afin de réaliser un bâtiment le plus éco-responsable possible, tout en respectant les contraintes techniques spécifiques liées au process électrique. Les choix de conception ont été suivis en réalisation par l’entreprise GC titulaire des travaux.

Les résultats majeurs sont les suivants :
- Une structure hybride bois/béton, où le bois a été privilégié au maximum.
- Un impact des bétons restants minimisé par l’utilisation de bétons à impact réduit.
- Des façades recouvertes à 80% d’un bardage en bois brûlé et bardeau, les 20% restants étant répartis en lames de ventilations et en bardage métallique en pied de façade.
- Des matériaux biosourcés mis en œuvre : peintures à base d’algues, menuiseries bois…
Le projet réussit finalement à marier bâtiment industriel, démarche environnementale, matériaux vertueux et intégration dans la ville.

© Jean Gabriel Doireau, RTE

Gestion de projet
  • AMO environnementale missionnée pour l’ACV et l’éco-chantier
  • Implication fortes des principaux acteurs autour de la démarche BDF
Territoire et site
  • Gestion des contraintes liées à la proximité des bâtiments alentours,
  • Gestion des contraintes de nature de sous-sol (terres polluées, anciennes carrières)
Solidaire
  • Plus de 10% des heures réalisées en insertion avec une volonté d’impliquer les mêmes personnes sur des tâches valorisantes afin de les faire monter en compétence
Energie
  • Contribution aux politiques locales sur les volets climat, eau et îlot de chaleur urbain
Eau
  • Optimisation de l'absorption des eaux de pluie en toiture grâce à un complexe végétalisé (30 cm substrats)
  • Récupération des eaux de pluie dans le bassin de rétention pour l'arrosage estival
Autres ressources
  • Optimisation de l'usage du bois (CLT et lamellé collé) pour le système constructif pour limiter au maximum l'usage du béton
  • Recherche de solutions béton à faible impact
  • Façade en bois brûlé
Confort et santé
  • Gestion des nuisances liées au transformateur (acoustique et électromagnétique)
  • Peinture à faible émission COV
Eléments structurels
  • Local Poste Électrique : poteaux béton supportant la charpente bois (lamellé collé ) de
  • la toiture et les efforts d'un pont-roulant, parois CLT
  • Loge Transformateur: murs et planchers en béton 30 cm pour reprise des effets de
  • souffle d'une éventuelle explosion (2t/m2), isolation acoustique
  • Locaux sociaux: seuls locaux chauffés (RT 2012), murs périphériques béton / mur
  • façade rue CLT 24cm, isolant laine de roche semi-rigide (R=5,1m2.K/W), panneaux
  • pare-pluie en fibre de bois, bardage en bois brûlé.
  • En soubassement : mur béton recouvert bardage simple peau en acier galvanisé
Menuiseries ext.
  • Menuiserie bois (Ug < 1.1 W/m2.K)
Plancher bas
  • Radier et plancher bas RDC béton
  • Dalles CLT : épaisseur 24cm. Dalle haute : panneaux de laine de roche collés à froid épaisseur 16cm R=4. 8m2.K/W, U = 0.2 W/m2.K.
Planchers courants
  • Planchers CLT 24cm
Toitures
  • Toitures terrasses végétalisées sur CLT 24cm + Panneaux de laine de roche collés à froid épaisseur 16cm (R=4. 8m2.K/W, U = 0.2 W/m2.K)
  • Toitures inclinées couverture en zinc
Chauffage
  • Locaux sociaux : installation d'un climatiseur split-system en chauffage uniquement
  • Poste/Transformateurs: non chauffé (dégagement chaleur)
  • Autres locaux : convecteur électrique assurant le hors gel
Ventilation
  • Transformateur : extraction mécanique assujettie à un capteur de température
  • RDC : ventilation naturelle (confort et désenfumage)
  • Autres locaux : extraction mécanique
ECS
  • Ballon ECS (besoins faibles car présence humaine ponctuelle, douches, kitchenette)
Éclairage
  • Led avec détection de présence
Rafraîchissement
  • Armoires techniques : climatisation DRV (Débit de Réfrigérant Variable) reliée à une unité extérieure en terrasse
Performance visée
  • Niveau E3C1, Plan Climat Paris, label Bâtiment Biosourcé niveau 3
Conception
Passage en commission
03/07/2019
Note
58/100
Réalisation
Passage en commission
29/09/2022
Note
59/100
